正所謂世間萬物，皆有定數(shù)，說的就是任何事物都是有壽命長短的，沒有什么東西是可以永恒的，但是，對于工業(yè)生產(chǎn)來說，提前知曉到期時間和及時的更新?lián)Q代是可以提高生產(chǎn)效率和規(guī)避風(fēng)險(xiǎn)的。

中頻爐的使用，在工業(yè)煅燒中是非常常見的，由于中頻爐爐襯材料價(jià)格較貴，并且筑爐時間長等方面因素的影響，所有，對于中頻爐爐襯的使用，使用者都會爭取去延長一定的時間，但是任何事情都是有極限的，有的時候?yàn)榱素潏D多用一次，可能就會發(fā)生爐襯被鐵液穿透，后果很嚴(yán)重甚至危及設(shè)備和人身的安全。這就要求我們必須要學(xué)會準(zhǔn)確的判斷爐襯的使用壽命。

今天，萬峰小編根據(jù)多年的經(jīng)驗(yàn)，來給大家總結(jié)整理幾條關(guān)于爐襯壽命判斷的方法：

1、在爐襯壽命快到時注意觀察電爐頻率表、電壓表、電流表等，如果這些表的表針在正常工作情況下不斷擺動，本次工作結(jié)束后爐襯壽命將盡不要再繼續(xù)使用。

2、電路工作聲音明顯變“悶”，電路外殼與其他接地體接觸電源便停止工作時，說明鐵液已擊穿爐襯，應(yīng)馬上切斷電源倒出爐內(nèi)鐵液，停止繼續(xù)使用。

3、操作工用鐵棍正常扒渣接觸鐵液有觸電感時，注意觀察電爐工作聲音，如果聲音 “發(fā)悶”甚至出鐵液時聲音變化明顯，說明鐵液已侵入爐襯甚至擊穿爐襯，應(yīng)根據(jù)情況處理爐內(nèi)鐵液并不再繼續(xù)使用。

知道了以上的判斷方法，可以及時的規(guī)避風(fēng)險(xiǎn)，但是，要想最大程度上的節(jié)省開支，最應(yīng)該學(xué)會和知道的就是如何延長中頻爐爐襯的壽命，還記得在之前的文章中，有一篇文章：《有效延長中頻爐爐襯壽命的措施有哪些？》，在這里詳細(xì)介紹了一些延長壽命的方法，概括來說，其實(shí)就是以下這些：

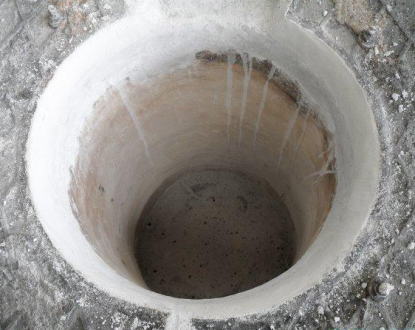

1、爐底位置的侵蝕

在爐襯正常使用中,爐襯的厚度和爐底的厚度會在長期的使用中由于鐵水的循環(huán)沖刷侵蝕會慢慢變薄，最直觀的情況就是爐子容量的增加，一般爐襯被侵蝕30--50%的時候會重新打掉,再進(jìn)行新的筑爐工作。

從整個爐襯來分析,沖蝕最明顯的地方,則是在爐底與爐襯相結(jié)合的斜坡位置,一般爐子在經(jīng)過長期使用之后本來斜坡部位較厚的爐襯料已被沖蝕得和爐襯差不多并和爐襯在一個圓弧面上,甚至在爐底料與爐襯料相結(jié)合的土的方出現(xiàn)輕微的凹陷,隨著爐齡的增加,這個位置的凹陷也越來越深,越來越靠近電爐線圈,而影響到使用安全，則需要進(jìn)行重新筑爐工作。造成爐襯凹陷的原因除了筑爐時的石英砂密度原因之外還與我們使用中的加料熔化時的化學(xué)侵蝕以及操作時的機(jī)械侵蝕有關(guān)系。

2、爐襯的完整性

爐襯的完整性方面指的就是爐襯經(jīng)常出現(xiàn)的滲鐵和裂紋方面。在我們生產(chǎn)中，會經(jīng)常有周末休息停爐現(xiàn)象，當(dāng)電爐倒空停止熔化時，爐襯會慢慢冷卻，由于燒結(jié)后的爐襯料屬于脆性材料所以在熱脹冷縮的作用下燒結(jié)層不可避免的出現(xiàn)裂紋，裂紋危害很大 ，會導(dǎo)致鐵液的滲入爐襯而發(fā)生漏爐現(xiàn)象。

從保護(hù)爐襯方面來說，裂紋越細(xì)越密而且分布均勻最好，因?yàn)橹挥羞@樣才能在冷起爐時能最大限度的讓裂紋彌合，還爐襯一個完整的燒結(jié)層面。為了能最大限度的減少裂紋擴(kuò)展我們在生產(chǎn)中應(yīng)該注意：避免爐襯粘渣、過高的溫度對爐襯的影響、爐襯的冷卻、經(jīng)常對爐襯進(jìn)行全面檢查。
